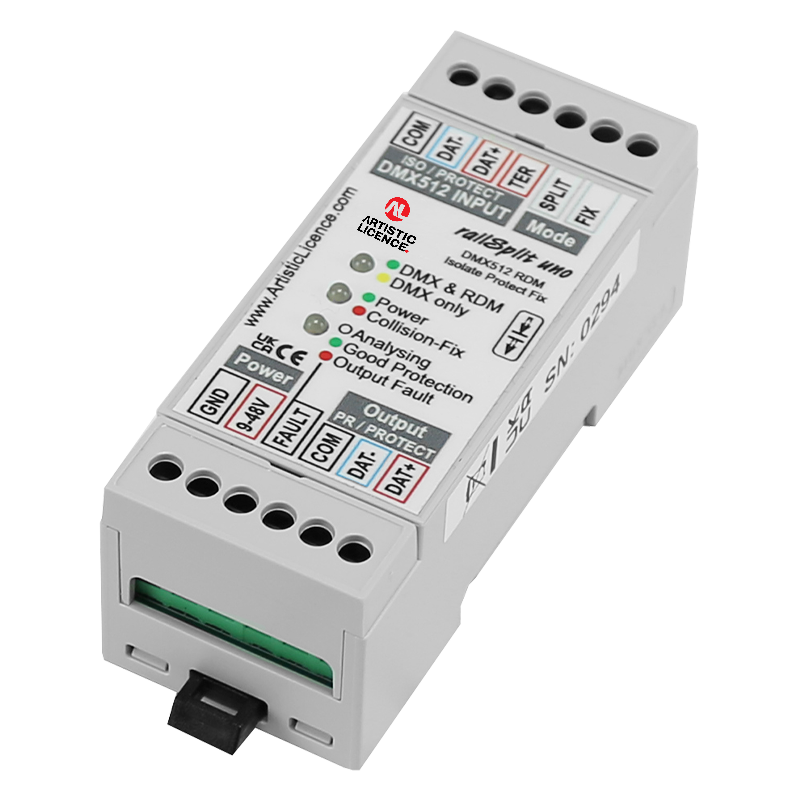

RailSplit sicher

RailSplit Safe ist ein bidirektionaler DMX512/RDM-Isolator, Signalverstärker und Überspannungsschutzgerät mit einem „Datenfixierer“ für zweifelhaftes DMX.

Das Produkt bietet selbstheilenden Stromschlagschutz an den DMX512-Anschlüssen und Überspannungsschutz an allen Anschlüssen. Dies schützt angeschlossene Geräte vor Blitzeinschlägen.

Der Überspannungsschutz ist aufopferungsvoll, aber das Produkt meldet den verbrauchten Schutz mit einer Anzeige auf der Vorderseite und über den Fehlerzählausgang. Entscheidend ist, dass nach Aufhebung des Schutzes die DMX-Anschlüsse kurzgeschlossen werden und der DMX512-Ausgang weiterhin geschützt ist.

Der RailSplit-Safe wird von einer 9 bis 48 VDC-Stromquelle mit Strom versorgt. Wir empfehlen das PSU-24-0.75-FER – siehe Netzteil.

Erfahren Sie mehr

Im Fix-Modus verwirft das Produkt alle RDM- und anderen Spezialdatenpakete. Außerdem wird das DMX-Timing auf Werte angepasst, die wahrscheinlich für Geräte akzeptabel sind, die dem DMX-Standard nicht vollständig entsprechen.

Die folgende Liste zeigt die Funktionen des Korrekturmodus.

• Automatische Timing-Korrektur für DMX512.

• Akzeptiert Pausen von 56 µS bis 1000 µS

• Akzeptiert MaB von 5 µS bis 1000 µS

• Akzeptiert MbB von 0µS bis 1000µS

• Akzeptiert eine Kanalanzahl von 1 bis 512

• Akzeptiert Aktualisierungen von 23 ms bis 1000 ms

• Filtert aufeinanderfolgende Pausen heraus

• Neuzeitung der Bytes mit 1 Stoppbit auf 2 Stoppbits

• Erzeugt DMX mit festen Timing-Parametern: Refresh = 33Hz, Brk=250µS, MaB=30µS, P=30mS, C=512, MbB=30µS

• Filtert alle Startcodes ungleich Null heraus

Merkmale

• Optische Eingangsisolierung

• Bidirektionaler Ausgang (RDM unterstützt)

• Optimiert für elektrisch laute Umgebungen

• Stromschlagschutz (Selbstheilung) am DMX512-Eingang und -Ausgang

• Überspannungsschutz (Opferschutz) an allen Anschlüssen

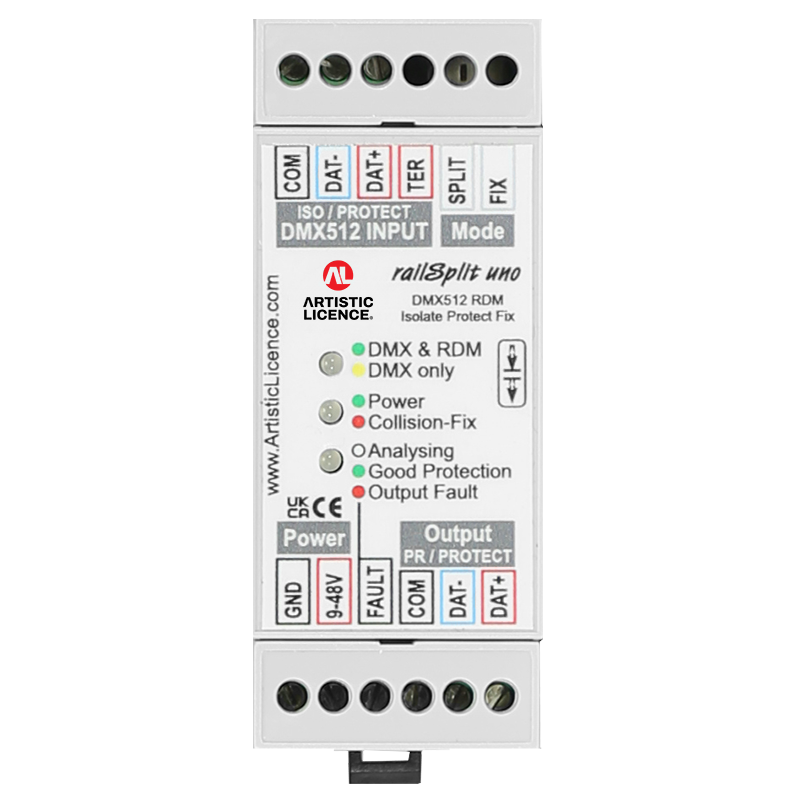

• Fehleranzeige auf der Vorderseite

• Fehlerbericht-Tally-Ausgabe für die BMS-Integration

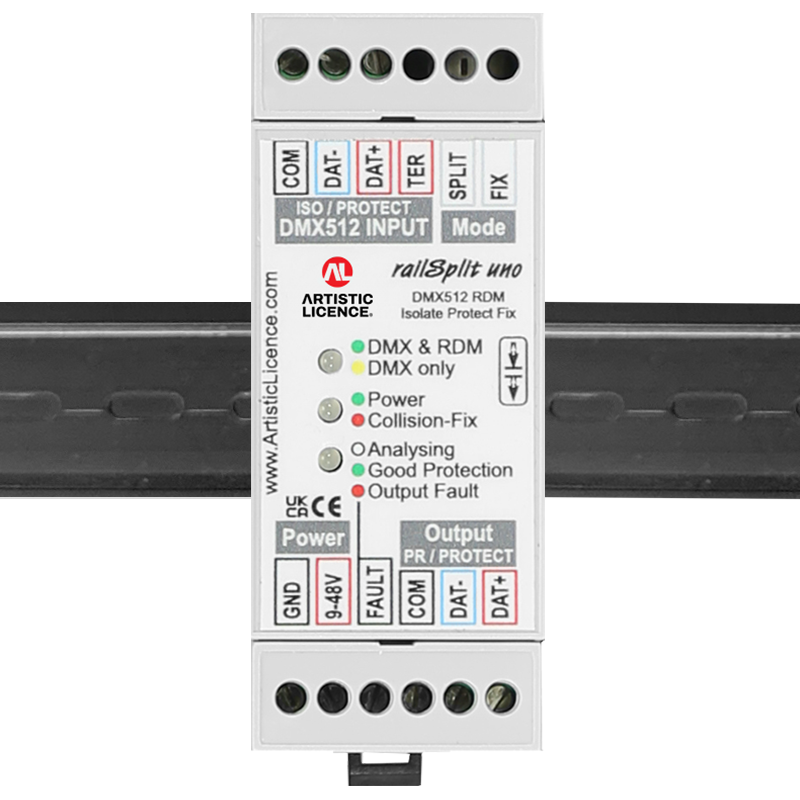

• Oberflächenmontage oder DIN-Schienenmontage

• DMX-Fix-Modus zur Behebung von Kompatibilitätsproblemen

Einhaltung

RailSplit Safe wurde als Reaktion auf die neuen europäischen Elektroinstallationsvorschriften IEC 60364 (BS 7671) entwickelt. Die Vorschriften schreiben für viele Arten von Beleuchtungsinstallationen den Einbau von Überspannungsschutzgeräten (SPDs) vor (auch an Datenleitungen wie DMX512).

Unser bestehender Premium-DIN-Schienen-Splitter, RailSplit Extreme, verfügt über interne SPDs und bietet somit eine Teillösung. Es gibt jedoch zwei mögliche Probleme:
Die neuen Vorschriften erfordern, dass Installateure DMX512-SPDs in immer kleineren Räumen unterbringen (z. B. in vorhandenen Elektroinstallationskästen). Das SPD benötigt eine Möglichkeit, den Benutzer zu informieren, wenn es durch ein Schutzereignis beschädigt wurde.

RailSplit Safe löst beide Probleme.

Es handelt sich um einen kombinierten DMX512/RDM-Booster, Isolator und SPD, der in einer nur 36 mm breiten DIN-Schieneneinheit präsentiert wird.

Der Überspannungsschutz wird durch eine Kombination unterschiedlicher Elektronik erreicht. Ein Teil heilt sich nach einem Schutzereignis selbst. Der andere Teil dient als Opfer und wird nach einer Reihe von Schutzereignissen (normalerweise ausgelöst durch Blitzeinschläge in der Nähe) verbraucht. Das Problem bei den meisten SPDs besteht darin, dass man keine Ahnung hat, ob sie verbraucht sind oder noch ihren Zweck erfüllen. RailSplit Safe nutzt eine zum Patent angemeldete Technik, um zu erkennen, wann der Schutz verbraucht ist. Sobald es erkannt wird, meldet es es über eine Anzeige auf der Vorderseite und einen Tally-Ausgang, der mit einem Gebäudemanagementsystem verbunden werden kann. Darüber hinaus wechselt es in den Notlaufmodus, in dem der DMX-Ausgang überbrückt wird, um weitere Schäden zu vermeiden. Zu diesem Zeitpunkt wird das Produkt ausgetauscht, um den dauerhaften Schutz der Installation sicherzustellen.
Um unser Engagement für eine zirkuläre Beleuchtung zu unterstreichen, kann das verbrauchte Produkt zur Aufbereitung zurückgegeben werden.

Spezifikation

• Zulassung: UKCA, CE, WEEE, RoHS

• IP-Schutzart: IP20 nur für den Innenbereich

• Eingangsleistung (maximal): 1,5 W

• Eingangsspannung: 9 bis 48 VDC

• Breite: 36 mm

• Höhe: 90 mm

• Tiefe: 32 mm

• Nettomasse: 0,10 kg

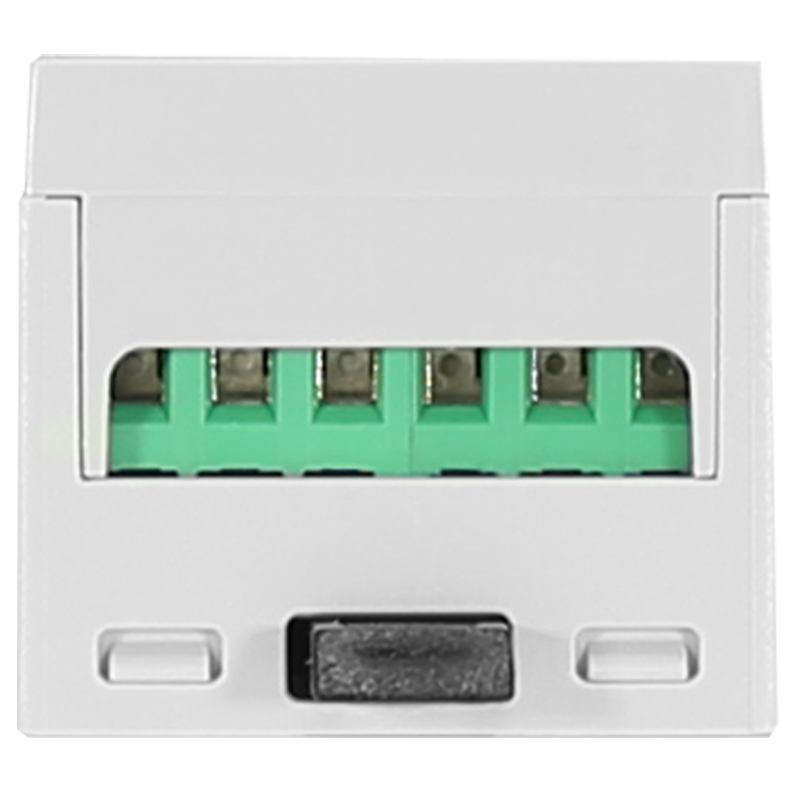

• Anschluss: Schraubklemme

• Stromschlagschutz: Eingang, Schleife und alle Ausgänge gegen Daueranschluss an 425 VAC geschützt (selbstheilend)

Überspannungsschutz (Eingang, Schleife und alle Ausgänge):

• Max. IDC 30.000 A (8/20 µS) Opferleistung (1 Vorgang)

• Max. IDC 20.000 A (8/20 µS) Opferleistung (10 Operationen)

• Max. IDC 20 A (10/1000 µS) Opferleistung (1500 Operationen)

• Hersteller: Künstlerische Lizenz

• Herstellungsland: Großbritannien

Ressourcen

RailSplit Safe-Benutzerhandbuch
