gama artLynx

artLynx es una puerta de enlace Ethernet a DMX512/RDM de carril DIN habilitada para Art-Net 4/sACN.

artLynx también ofrece una potencia de procesamiento enormemente aumentada, lo que le permite operar sin esfuerzo en redes congestionadas con datos de transmisión. Los productos tienen altos niveles de protección eléctrica. Todas las salidas están protegidas contra la electrocución de la red (voltajes internacionales, incluido el trifásico del Reino Unido) y son autorreparables.

Variantes

Está disponible en cuatro variantes:

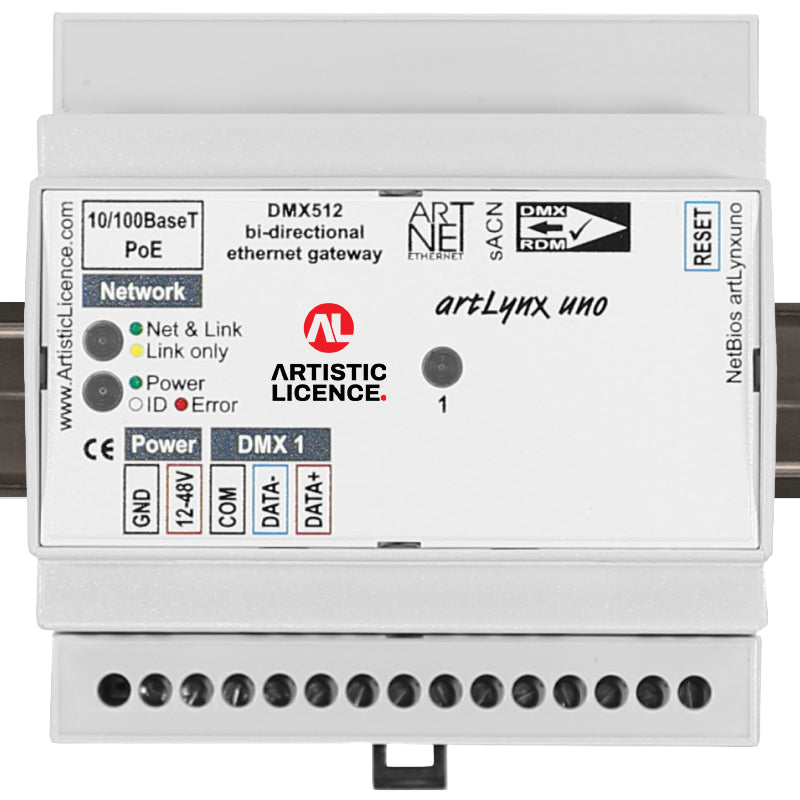

• artLynx uno (conversión de 1 universo)

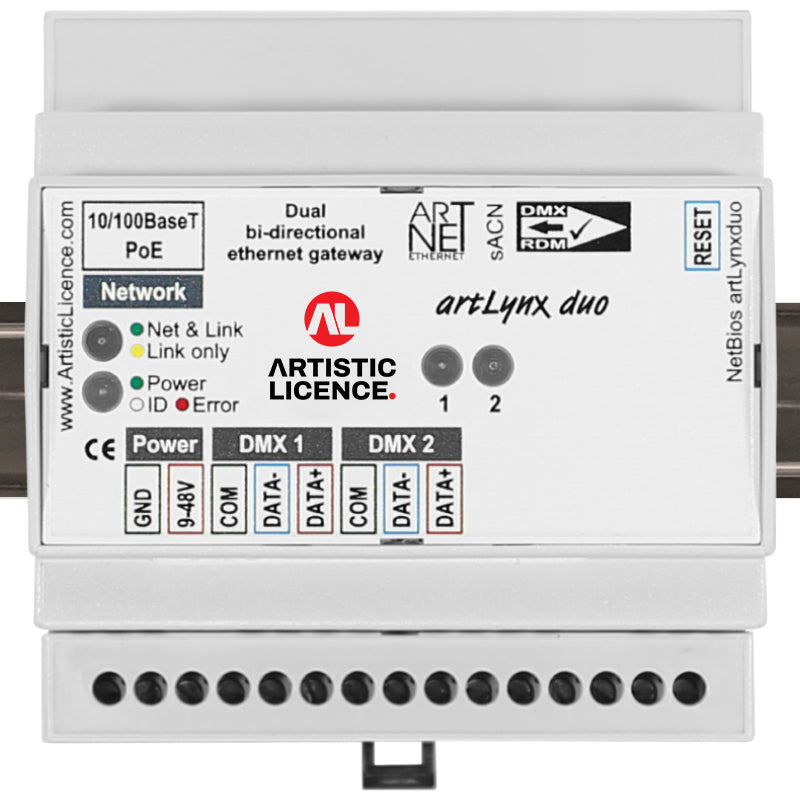

• artLynx duo (conversión de 2 universos)

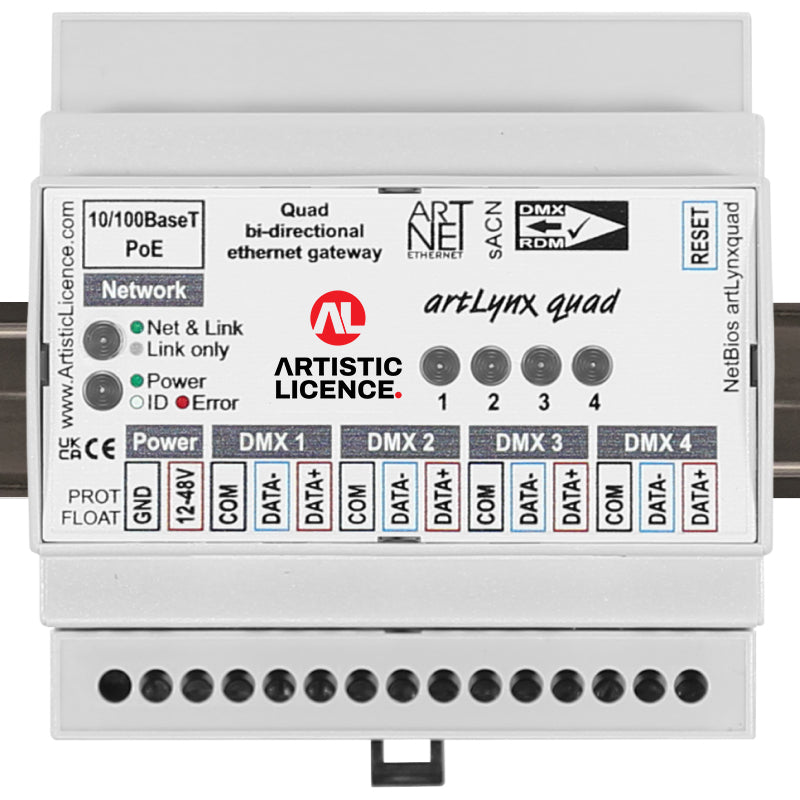

• artLynx quad (conversión de 4 universos)

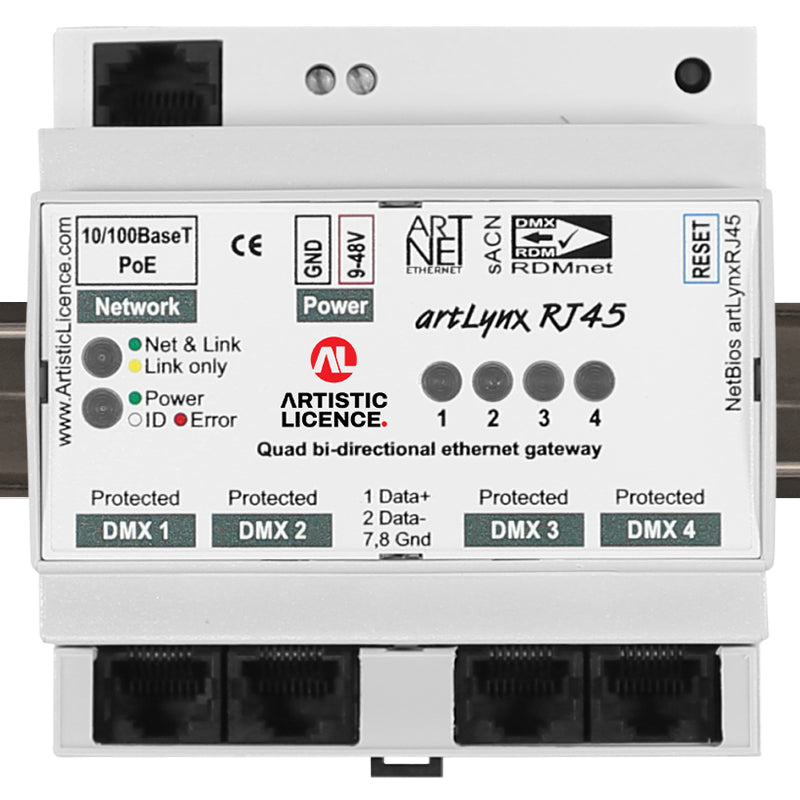

• artLynx RJ45 (conversión de 4 universos, todos los conectores son RJ45

artLynx quad y artLynx RJ45 tienen funciones premium que no son compatibles con artLynx uno/duo.

Éstas incluyen:
• Los puertos bidireccionales permiten la conversión de DMX a Art-Net/sACN

• Soporte para RDM Integrity, un paquete de software utilizado para probar tanto RDM nativo como RDM sobre Art-Net

• Modo de reproducción a prueba de fallos

Aprende más

Un práctico botón permite al cliente simplemente restaurar la configuración predeterminada de fábrica (mantener presionado y apagar y encender). Una sola pulsación de este botón hace que el producto emita un 'graznido', un mensaje a través de la red que permite al operador de la consola identificar fácilmente la ubicación física del producto artLynx.

artLynx está alojado en una pequeña y robusta caja de carril DIN. La conexión ethernet se realiza mediante un RJ45 y las conexiones DMX512 mediante conectores de terminales de tornillo extraíbles (quad/duo) o conectores RJ45 (artLynx RJ45).

La entrada de energía puede ser desde el cable ethernet usando el estándar IEEE 802.3af (2003), o desde una fuente de alimentación externa (recomendamos la PSU-24-0.75-FER).

El producto se puede configurar de forma remota mediante el servidor web interno del producto o mediante DMX-Workshop. DHCP permite el direccionamiento IP automático; También se admiten negociaciones de IP estática y LLRP.

Características

• Convierte Art-Net/sACN a DMX512/RDM quad y los modelos RJ45 permiten además la conversión de DMX512 a Art-Net/sACN

• Compatible con Art-Net 4 y sACN

• Compatible con todas las variantes de DMX, incluido DMX512-A

• Compatible con RDM V1.0 (E1.20 – 2010)

• Compatible con RDMnet LLRP

• Uno (uno), dos (duo) o cuatro (quad/RJ45) puertos DMX512, protegidos contra electrocución de red

•Ethernet 10/100BaseT

• DHCP o IP estática

• Modo a prueba de fallos: reproduce la escena si se pierde la red (solo modelos cuádruple/RJ45)

• Botón de restablecimiento de fábrica / chirrido

• Compatible con PoE (estándar IEEE 802.3af-2003)

• Indicador de encendido

• Indicadores de actividad de red y DMX

• Los modelos cuádruple y RJ45 admiten RDM Integrity

• Montaje en carril DIN

Especificación

• Listado: CE

• Clasificación IP: uso en interiores

• Alimentación CC: 2,5 W en reposo

• Alimentación CC: cable DMX512 con terminación de conducción de 5 W

• Alimentación PoE: Negocia Clase 2 (3,84 W – 6,49 W)

• Voltaje de entrada: 12-48 VCC

• Ancho: 88 mm (5M)

• Altura: 90 mm

• Profundidad: 62 mm

• Conexión Ethernet: RJ45

• Conexiones de datos: Terminales de tornillo (dúo/cuádruple) o RJ45

• Puerto Ethernet: Aislado a 1kV

• Protección contra electrocución: conexión continua de 425 VAC (autorregenerante)

• Masa neta: 0,15 kg

• Fabricante: Licencia artística

• País de fabricación: Reino Unido

Todos los productos están cubiertos por una garantía estándar de retorno a la base de dos años.
