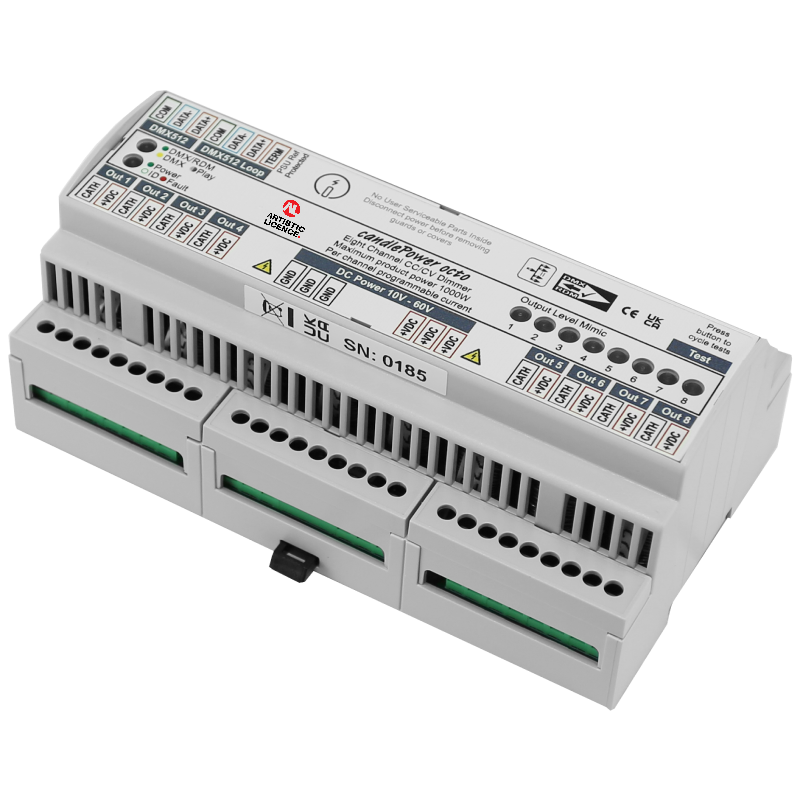

velaPower octo

CandlePower octo es un atenuador LED controlado por DMX512/RDM con 8 canales. Cada canal se puede configurar individualmente para atenuación de corriente constante (CC) o voltaje constante (CV).

Utilizando una combinación de tecnología analógica y digital, el producto proporciona resultados fluidos con todos los LED de CC, con un rendimiento excepcional a intensidades muy bajas. Hay cuatro curvas de atenuación editables que se pueden seleccionar a través de RDM por canal, o los clientes pueden cargar curvas de atenuación personalizadas para obtener el máximo control. El producto tiene una potencia nominal de 2 A por canal y puede alimentarse en una amplia gama de voltajes (10 a 60 V CC).

Aprende más

CandlePower se puede controlar mediante uno o dos canales DMX (respectivamente, funcionamiento de 8 o 16 bits). La operación de 16 bits proporciona una atenuación ultrasuave con 65535 niveles discretos. Algunos controladores DMX solo pueden funcionar en modo de 8 bits, pero CandlePower aún proporciona acceso a una atenuación ultrasuave mediante el uso de curvas de atenuación. Estos permiten que la parte más importante de la respuesta de atenuación del LED se distribuya por todo el rango de niveles DMX512.

Hay cuatro curvas de atenuación editables que se pueden seleccionar mediante RDM por canal. Artistic License también ha creado una base de datos gratuita de archivos de curvas de atenuación LED que nuestro analizador fotométrico interno genera automáticamente; consulte la pestaña de recursos. Para lograr el máximo control, los clientes pueden editar curvas de atenuación y cargar archivos (usando DMX-Workshop, nuestra herramienta de administración de software gratuita) para combinar perfectamente con los LED elegidos.

La frecuencia de modulación se puede configurar de 500 Hz a 32 kHz. La resolución se puede configurar entre 16 y 10 bits.

Actual

En el modo de corriente constante (CC), cada salida se puede configurar para una corriente de 76 mA a 2,164 A, en incrementos de 36 mA. Esto permite que el producto controle todo tipo de LED de CC, incluidas las populares series Cree XLamp y Osram Oslon. El amplio voltaje y la alta corriente garantizan que el producto también pueda controlar paneles LED compuestos como la serie Oslon MiniFlood.

Voltaje

La mayoría de los productos de cinta LED funcionan mediante voltaje constante (CV), pero el voltaje de accionamiento varía. El amplio rango de voltaje del producto lo hace compatible con todo tipo de cintas de CC, incluidas las de un solo color y las de mezcla de colores. En el modo de voltaje constante, cada salida se puede configurar para una corriente de disparo para garantizar que las salidas se apaguen en una condición de falla.

Seguridad

CandlePower ha sido diseñado para ser extremadamente resistente, con funciones inteligentes que reducen las necesidades de mantenimiento continuo. La reducción activa garantiza que el producto se reduzca si se acerca a su temperatura máxima de funcionamiento. Cuando los sensores de temperatura internos detectan que se ha enfriado lo suficiente, se reanuda el funcionamiento completo.

Las salidas de autorreparación se apagan en respuesta a situaciones de sobrecorriente, cortocircuito y sobretemperatura. El funcionamiento normal se reanuda sin intervención del usuario cuando la falla ha pasado. Otras funciones inteligentes incluyen modos preestablecidos y de pérdida de datos.

Características

• Atenuador de corriente constante (CC) y voltaje constante (CV)

• Controlado por DMX512/RDM

• Compatible con LED CC, paneles LED compuestos y cinta CC

• Reproducción de escenas

• Modo de pérdida de datos programable

• Corriente de salida configurable en incrementos de 36 mA

• 8 salidas, 2A por circuito

• Corriente de disparo de seguridad por salida en mod CV

• Control de 8 o 16 bits

• Elección de 4 curvas de atenuación editables, cargadas por salida a través de DMX-Workshop

• Posibilidad de cargar curvas de atenuación personalizadas

• Indicación LED para DMX/RDM/reproducción, alimentación, identificación, salidas y condiciones de fallo

• Refrigeración por convección con reducción activa de potencia

• Sensores RDM para temperatura y falla de salida

• Gestión automática del calor y la corriente.

• Filtro de entrada de modo común

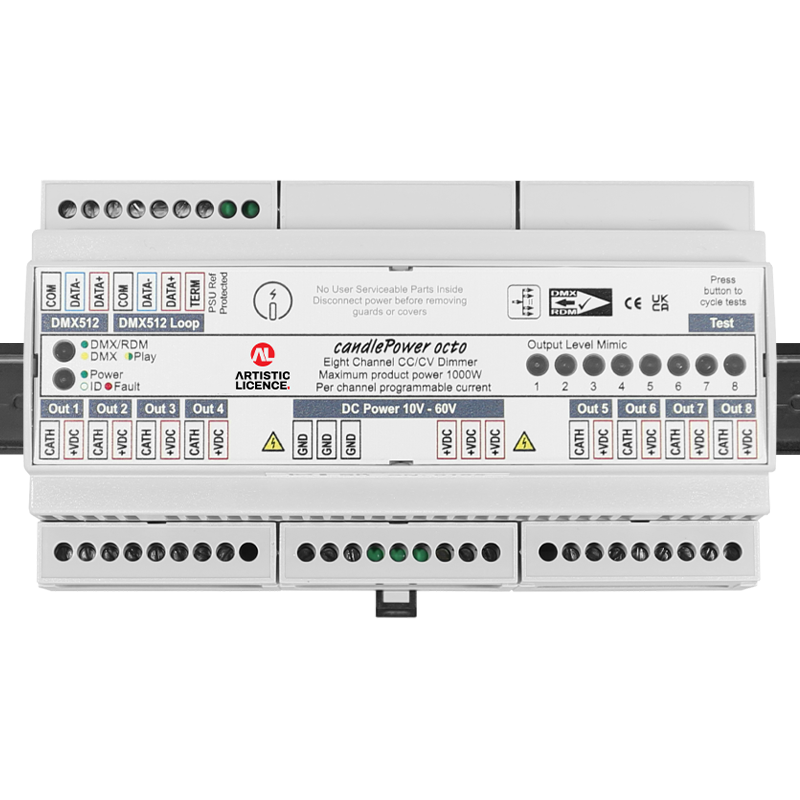

• Montaje en carril DIN o en superficie

Especificación

• Voltaje de funcionamiento: 10 VCC – 60 VCC (sujeto a LED Vf +12 V máximo)

• Salidas: 1kW en total, 2,1A por canal

• Protocolos de entrada: DMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20 – Estándar ESTA 2010)

• Clasificación IP: uso en interiores

• Dimensiones: 90 mm (alto) x 159 mm / 9 m (ancho) x 73,5 mm (profundidad)

• Masa neta: 0,38 kg

• Fabricante: Licencia artística

• País de fabricación: Reino Unido
