DALItoDMX

DALItoDMX convierte un circuito de DALI (DT0 – intensidad) en DMX512. Está diseñado para entornos que requieren integración entre los dos protocolos .

En su modo de operación predeterminado (Modo Dispositivo), DALItoDMX permite que un controlador DALI existente controle dispositivos DMX. Para ello, simula dispositivos DALI virtuales, cada uno de los cuales controla un único canal DMX.

Cada circuito DALI debe tener una fuente de alimentación de bus DALI para que el sistema funcione. Recomendamos el daliPSU quad.

Tenga en cuenta que esto es adicional a la fuente de alimentación necesaria para alimentar el DALItoDMX, por ejemplo, PSU-24-0.75-FER (consulte la gama completa aquí).

Aprende más

Los dispositivos DALI virtuales actúan de la misma manera que los dispositivos DALI normales y responden a los comandos DALI.

Las características admitidas incluyen:

• Asignación grupal

• Almacenamiento y recuperación de escenas

• Nivel de encendido

• Nivel de emergencia

• Valores de arco directo

• Comandos de subir/bajar

• Tiempo de desvanecimiento

Tenga en cuenta que los dispositivos DALI virtuales se deben poner en marcha con una dirección corta (para ello se necesita una herramienta de puesta en marcha como Commissioner dali). Si no se pone en marcha ningún dispositivo DALI virtual, solo funcionará la transmisión DALI. Esto puede resultar útil durante la fase de instalación antes de la puesta en servicio para comprobar la respuesta del sistema.

El producto ofrece una opción de configuración de interruptor DIP para la traducción de la curva de atenuación (de modo que los dispositivos DMX se puedan utilizar junto con los dispositivos DALI).

También es posible seleccionar un modo de funcionamiento alternativo (modo de disparo), que permite que un controlador DALI active un sistema DMX como una unidad de grabación/reproducción de espectáculos.

Actualmente, DT8 (color) no es compatible.

Características

• Conversión de DALI a DMX512 (1 circuito)

• Simula 1, 4, 16 o 64 dispositivos DALI virtuales

• Funciona "listo para usar" para transmisión DALI

• Configuración básica del interruptor DIP

• Ponga en marcha y configure usando Dali-Scope para obtener más opciones

• Admite modos de direccionamiento de transmisión, grupo, dispositivo y escena

• Comandos DALI compatibles

• Traducción de la curva de atenuación y tiempos de atenuación opcionales

• Modo de disparo (utilizado para convertir valores DALI a DMX)

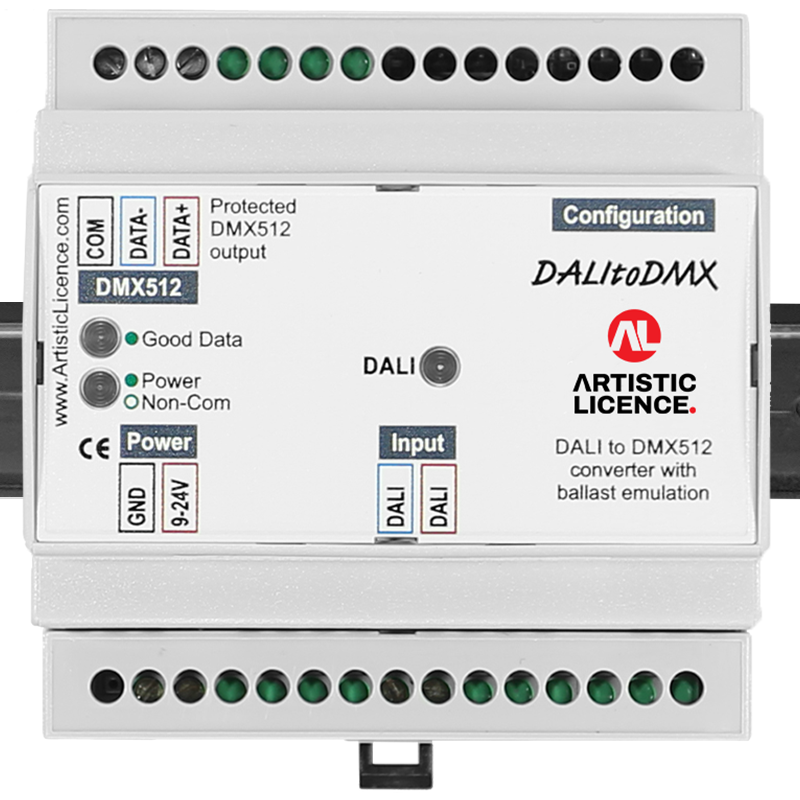

• Montaje en carril DIN

• Montaje superficial

Especificación

• Voltaje de entrada: 9-24 VCC

• Potencia: 10W

• Protocolos: DALI (intensidad DT0), DMX512

• Listado: CE

• Clasificación IP: uso en interiores

• Altura: 90 mm

• Ancho: 88 mm (5M)

• Profundidad: 62 mm

• Masa neta: 0,20 kg

• Fabricante: Licencia artística

• País de fabricación: Reino Unido
