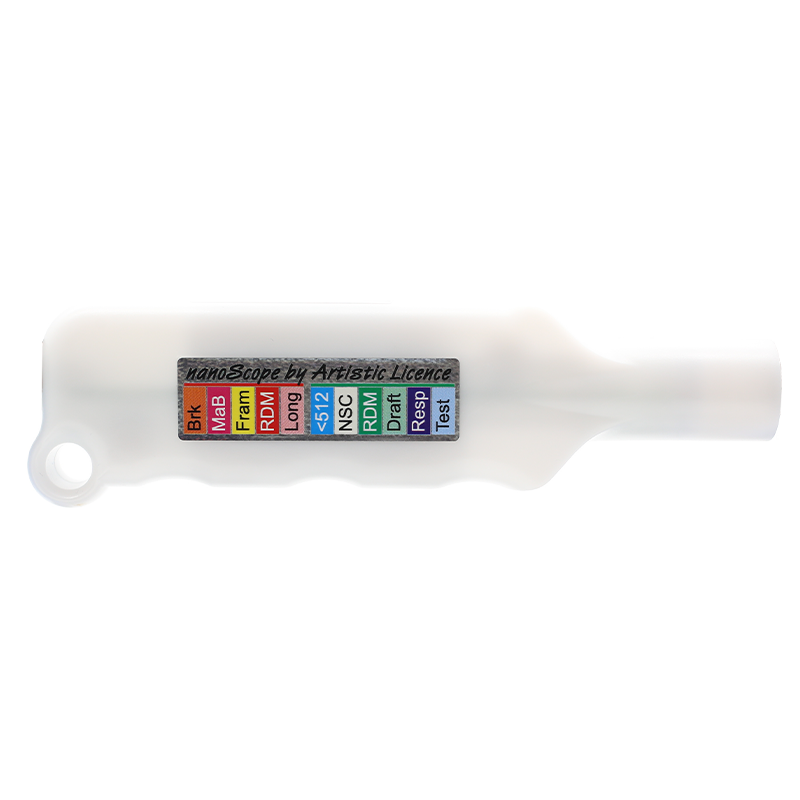

nanoScope es un pequeño probador alimentado por batería para DMX512 y RDM. Está integrado en un conector XLR de 5 pines con una carcasa de plástico translúcido. nanoScope se ilumina en diferentes colores para expresar sus hallazgos.
Existen dos modos de funcionamiento, seleccionados mediante un interruptor deslizante empotrado que también funciona como interruptor de encendido.
En el 'Modo Pixel', nanoScope simplemente muestra los primeros tres canales DMX como una mezcla RGB. Esto permite utilizar nanoScope como imitador de píxeles para brindar confianza de que los datos esperados están en el cable.
Aprende más
Un movimiento rápido del interruptor selecciona el 'Modo de análisis'. nanoScope muestra una secuencia de señales de colores que representan diferentes atributos de la señal DMX512. La secuencia consta de un pitido largo seguido de una serie de pitidos cortos.
La señal larga será verde o roja para indicar datos buenos o malos en general, respectivamente. El tren de breves señales puede contener:
• Naranja: Longitud de ruptura fuera de rango, menos de 88 µS (un error)
• Magenta: Marca después de la ruptura (MaB), menos de 8 µS (un error)
• Amarillo: error de encuadre (un error, pero ocurre legítimamente durante el descubrimiento de RDM)
• Rojo: formato de datos RDM incorrecto (un error)
• Rosa: paquete demasiado largo, contiene más de 512 canales (un error)
• Cian: menos de 512 canales en datos (informativo)
• Blanco cálido: se detectaron códigos de inicio distintos de cero (excluyendo RDM) (generalmente informativos, pero pueden ser un error)
• Verde: RDM detectado en los datos (informativo)
• Perfecto: Borrador de RDM detectado en los datos (informativo)
• Azul UV: respuestas RDM detectadas (informativo)
• Azul hielo: paquetes de prueba DMX detectados (informativo)
Característica
• Factor de Forma Pequeña
• Pantalla codificada por colores
• Bateria cargada
• Imitación de píxeles + Factor de forma pequeño
• Pantalla codificada por colores
• Bateria cargada
• Imitación de píxeles
Especificación
• Listado: CE
• Clasificación IP: uso en interiores
• Altura: 38 mm
• Ancho: 20 mm
• Profundidad: 135 mm
• Masa neta: 0,06 kg
• Conexión de señal: XLR5
• Fuente de alimentación: 2 pilas AAA
• Duración de la batería: Funcionamiento continuo: 48 horas; En espera: 380 horas
• Fabricante: Licencia artística
• País de fabricación: Reino Unido
Recursos
guía del usuario del nanoscopio
Guía de inicio rápido de nanoScope para web
