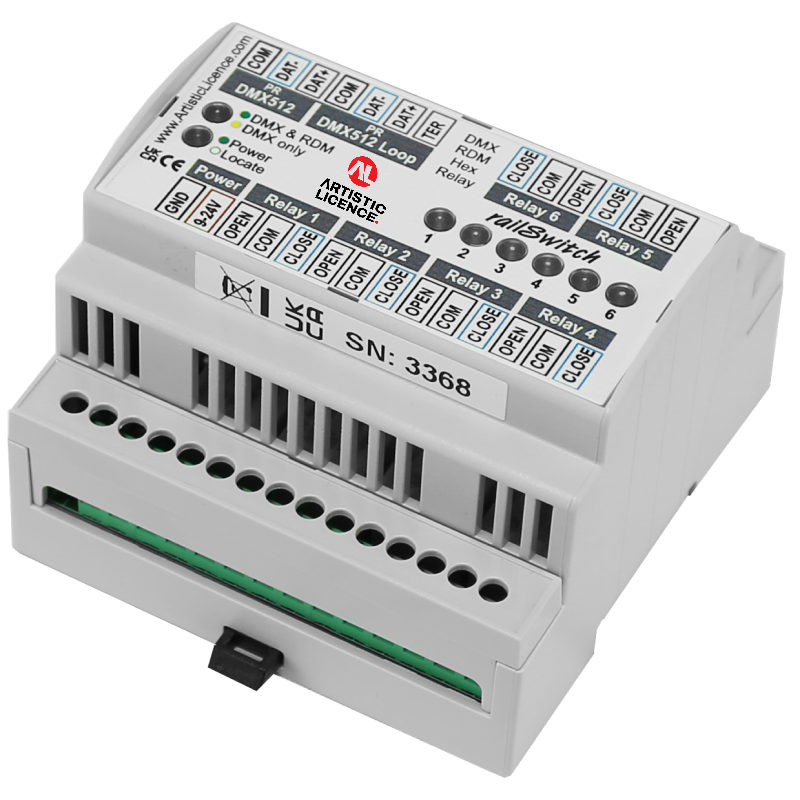

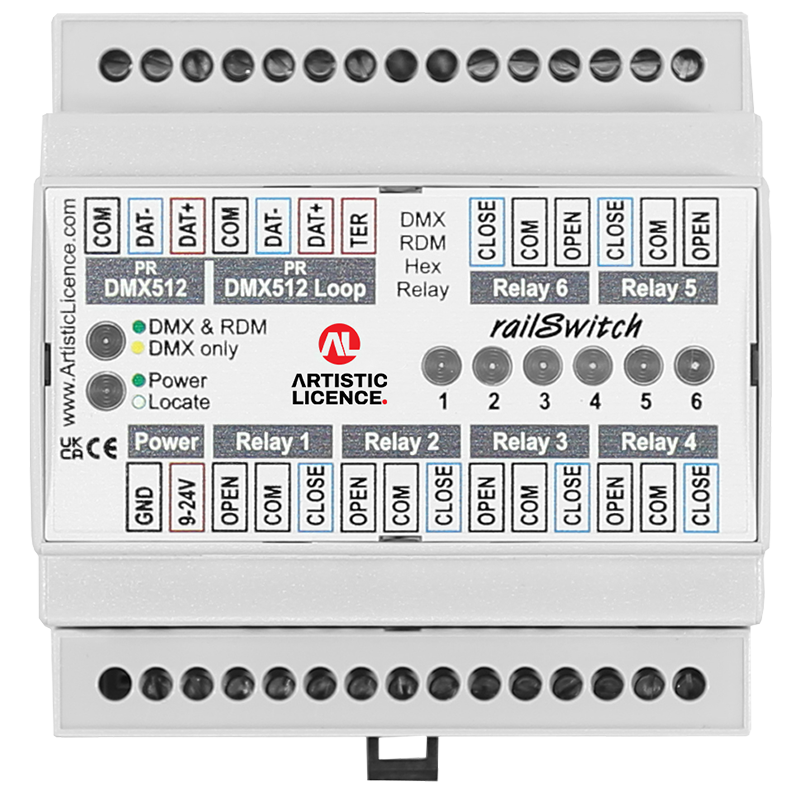

RailSwitch proporciona seis relés de tensión de red que se pueden conmutar de forma independiente. Está alojado en una caja de montaje en carril DIN de alto impacto.
La interfaz de control utiliza DMX512 y RDM (Administración remota de dispositivos). La interfaz RDM permite la configuración del producto, incluida la capacidad de establecer la dirección de inicio de cada relé de forma independiente. RDM también permite que el producto reciba actualizaciones de firmware y ejecute pruebas de diagnóstico.
El producto requiere una fuente de alimentación externa. Recomendamos PSU-24-0.75-FER – ver PSU.
Aprende más
RailSwitch ofrece un modo preestablecido que le permite ejecutar programas almacenados sin un controlador DMX activo. Otras características incluyen el modo de pérdida de datos (que determina qué debe hacer RailSwitch en caso de pérdida de la señal DMX) y el modo de prueba, que es particularmente útil durante la puesta en servicio.
RailSwitch utiliza relés electromecánicos clasificados para 8 A a 240 VCA al conmutar cargas no inductivas. El producto se puede utilizar para controlar cargas inductivas o aquellas con altas corrientes de irrupción, siempre que se agregue protección contra sobretensiones externa. Estos dispositivos evitan que los contactos se dañen por la formación de arcos. Nuestro producto, Switch-Filter, es un filtro PTC externo adecuado para este fin. El usuario también debe asegurarse de que la protección del circuito externo, como disyuntores o fusibles, esté conectada de conformidad con las normas de cableado locales.
RailSwitch es una solución elegante para la automatización de diversos dispositivos en los mercados del teatro, las giras y la arquitectura. Las aplicaciones incluyen animatrónica, máquinas de niebla, prácticas teatrales, luces de referencia y control remoto por vídeo.
Características
• Seis relés de red
• Indicación LED para datos, alimentación y relés
• Subdispositivos RDM simulados para programación de direcciones de inicio de relés individuales, incluidas direcciones superpuestas.
• Se pueden grabar y reproducir ocho presintonías.
• La reproducción preestablecida continúa durante los ciclos de encendido, lo que permite utilizar el producto sin DMX512.

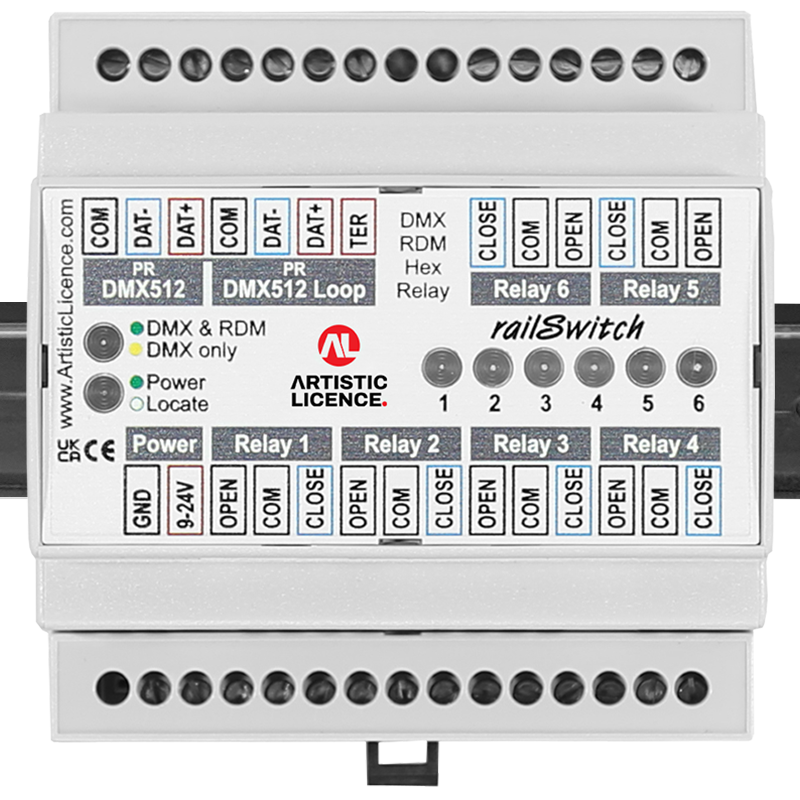

• Montaje en carril DIN o en superficie
Especificación
• Voltaje de entrada: 9-24 VCC
• Potencia: 10W
• Ciclo de trabajo: 100%
• DMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20 – Estándar ESTA 2006)
• Protección ESD de entrada: 12 kV
• Protección de voltaje de entrada:+/- 80 V
• Tensión máxima de conmutación del relé: 250 VAC
• Corriente máxima máxima del relé: 8A
• Carga nominal del relé (AC1 no inductivo): 2.000VA
• Carga nominal del relé (AC15 inductivo): 500VA
• Carga nominal del relé (motor monofásico): 0,37 KW
• Estilo de relé: libre de voltaje
• Tipo de relé: cambio
• Aislamiento de relé: 1 kV entre contactos
• Carga mínima del relé: 500mW
• Listado: CE FCC
• Clasificación IP: uso en interiores
• Dimensiones: 90 mm (alto) x 88 mm / 5 m (ancho) x 62 mm (profundidad)
• Masa neta: 0,20 kg
• Fabricante: Licencia artística
• País de fabricación: Reino Unido
Recursos
Guía del usuario de RailSwitch
